Сообщений в теме: 83

[Vrubel]

Шпион сказал(а) 04 Мар 2017 - 20:25:

Сейчас делаю себе маркизу из алюминиевых трубок, нашел на подоле очень хороший магазин торгующий в розницу алюминием. Ассортимент...... просто нет слов, глаза разбегаются. На месте режут по размерам и варят конструкции. Цена... почти в 2 раза ниже чем в эпицентре.

Прошу не считать рекламой ибо я никаким образом не завязан с этими ребятами http://www.metallan.com.ua/kontaktyэто оптовый отдел, можно примерно подобрать материал. Розничный склад и собственно производство находятся возле "пингвина" Сырецкая 9. В понедельник забираю сваренные конструкции, могу сфотографировать швы. Варят недешево 10грн\см.



Шпион сказал(а) 04 Мар 2017 - 20:25:

Сейчас делаю себе маркизу из алюминиевых трубок, нашел на подоле очень хороший магазин торгующий в розницу алюминием. Ассортимент...... просто нет слов, глаза разбегаются. На месте режут по размерам и варят конструкции. Цена... почти в 2 раза ниже чем в эпицентре.

Прошу не считать рекламой ибо я никаким образом не завязан с этими ребятами http://www.metallan.com.ua/kontaktyэто оптовый отдел, можно примерно подобрать материал. Розничный склад и собственно производство находятся возле "пингвина" Сырецкая 9. В понедельник забираю сваренные конструкции, могу сфотографировать швы. Варят недешево 10грн\см.

Контору хорошо знаю, только это не Подол) Ассортимент большой, но с моим счастьем, как чего не спрошу то у них мимо.

[Eduardo]

Денис, может просто сделать более легкую копию АРБ из алюминия с весом раза в 2 ниже? Алюминиевые трубки и сварить не проблема, даже бюджетнее АРБ наверное получится. С гнутой длинной трубой кол-во сварных швов по алюминию можно минимизировать и на углах их вообще не будет(скажем только по центру, а весь наружный периметр багажника можно сварить всего из 2-х выгнутых П-образных труб).   Прочность дюрали недооценивать не нужно! Лично я себе давно сваял простенький багажник из алюмопрофиля 40х20х2 и скрепил его даже не сваркой, а стальными уголками на заклепках. Меня выдерживает, однако, на люминиевых же заклепках 4.5мм! Вес меньше 10 кг!

По поводу палатки раскладной на крышу я думаю заморачиваться не нужно, т.к. такой вариант в наших широтах имеет ряд существенных принципиальных недостатков! Это вам не Африка и не Австралия с их преимущественно сухим и теплым климатом. После дождя ночного  палатку не просушил и поехал - значит ВСЕ внутри сложенной палатки за день отсыреет(коврики-матрасы, подушки, одеяла-спальники...) и конденсат.сырость внутри будет в самых неожиданных местах! Не говоря уже про высокую парусность палатки на авто - в сильный ветер не сможете спать от того, что машину качает, не говоря уже про то, что может чего и сломать или молния в высокую палатку шваркнет на открытом месте. Так что...

[rut]

Eduardo сказал(а) 06 Мар 2017 - 11:09:

...

По поводу палатки раскладной на крышу я думаю заморачиваться не нужно, т.к. такой вариант в наших широтах имеет ряд существенных принципиальных недостатков! Это вам не Африка и не Австралия с их преимущественно сухим и теплым климатом. После дождя ночного  палатку не просушил и поехал - значит ВСЕ внутри сложенной палатки за день отсыреет(коврики-матрасы, подушки, одеяла-спальники...) и конденсат.сырость внутри будет в самых неожиданных местах! Не говоря уже про высокую парусность палатки на авто - в сильный ветер не сможете спать от того, что машину качает, не говоря уже про то, что может чего и сломать или молния в высокую палатку шваркнет на открытом месте. Так что...

В наших широтах палатка на крыше может служить некоторой защитой от диких животных, кабанов например.

[Vrubel]

Эдик, по поводу палатки согласен...

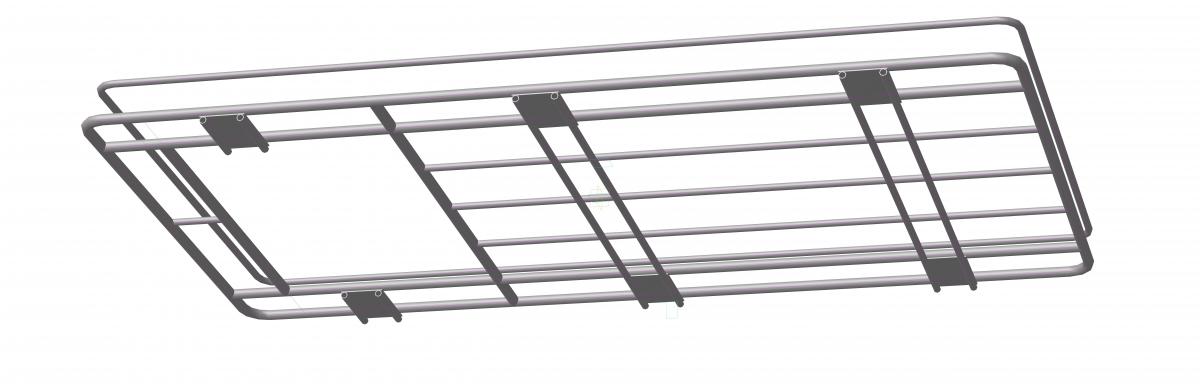

Сейчас рисую, то что хотелось в Компасе. Пока недорисованно полностью но концепция такая, как и АРБ, у меня не хватило интересней что-либо придумать. Вариантов придумал массу, но в конечном итоге скатился обратно с чего начал.

Я, когда тепло люблю просто спать по открытым небом, гораздо приятней чем в машине.

Прикрепленные изображения

•

[Vrubel]

Завтра, если будет время, дорисую скажу его вес.

[Eduardo]

Леша, если будешь храпеть ночью так, что кабан подумает ты его гарем хрюшек хочешь отбить, он тебя и на крыше достанет, например запрыгнув сперва на капот!

А от самого страшного, разумного и хитрого зверя не спасет ничего...

Денис, говоришь что согласен, а сам сделал проем под люк в чердаке в надежде через него на крышу пролазить. Ну ты что, будешь через люк запаску например снимать? Нет. Залезешь на крышу, и тупо сбросишь вниз... Площадь в автомате снижается. Ну вижу, что съемные перекладины там предусмотрены, но съемные то уже другая прочность и надежность, мы ж то это понимаем... Кстати подумал, что переднюю перекладину где проем под люк можно сделать сдвижной, что бы ее просто послаблять и перемешать по трубам как по салазкам.  А антену высунуть и поставить на чердаке и так можно, если сетку на чердаке не укладывать сплошняком.

[Vrubel]

Eduardo сказал(а) 07 Мар 2017 - 08:28:

Леша, если будешь храпеть ночью так, что кабан подумает ты его гарем хрюшек хочешь отбить, он тебя и на крыше достанет, например запрыгнув сперва на капот!

А от самого страшного, разумного и хитрого зверя не спасет ничего...

Денис, говоришь что согласен, а сам сделал проем под люк в чердаке в надежде через него на крышу пролазить. Ну ты что, будешь через люк запаску например снимать? Нет. Залезешь на крышу, и тупо сбросишь вниз... Площадь в автомате снижается. Ну вижу, что съемные перекладины там предусмотрены, но съемные то уже другая прочность и надежность, мы ж то это понимаем... Кстати подумал, что переднюю перекладину где проем под люк можно сделать сдвижной, что бы ее просто послаблять и перемешать по трубам как по салазкам.  А антену высунуть и поставить на чердаке и так можно, если сетку на чердаке не укладывать сплошняком.

Говорят стрелять с него на ходу можно))) Не знаю зачем нарисовал, я даже не охотник, но пусть будет). Там распорку на болты поставить можно. Салазки современем разболтаются, будут громыхать.

Сетки не будет, алюминиевая слабая будет. Проще крепежные конструкции доварить. Хотя она удобна и держит геометрию не плохо.

Еще хочу снизу полости под экспедиционные канистры сделать для 4х штук, только нужно очень четко размер, рассчитать, чтобы плотно входили.

[Strelock]

Привет Денис.

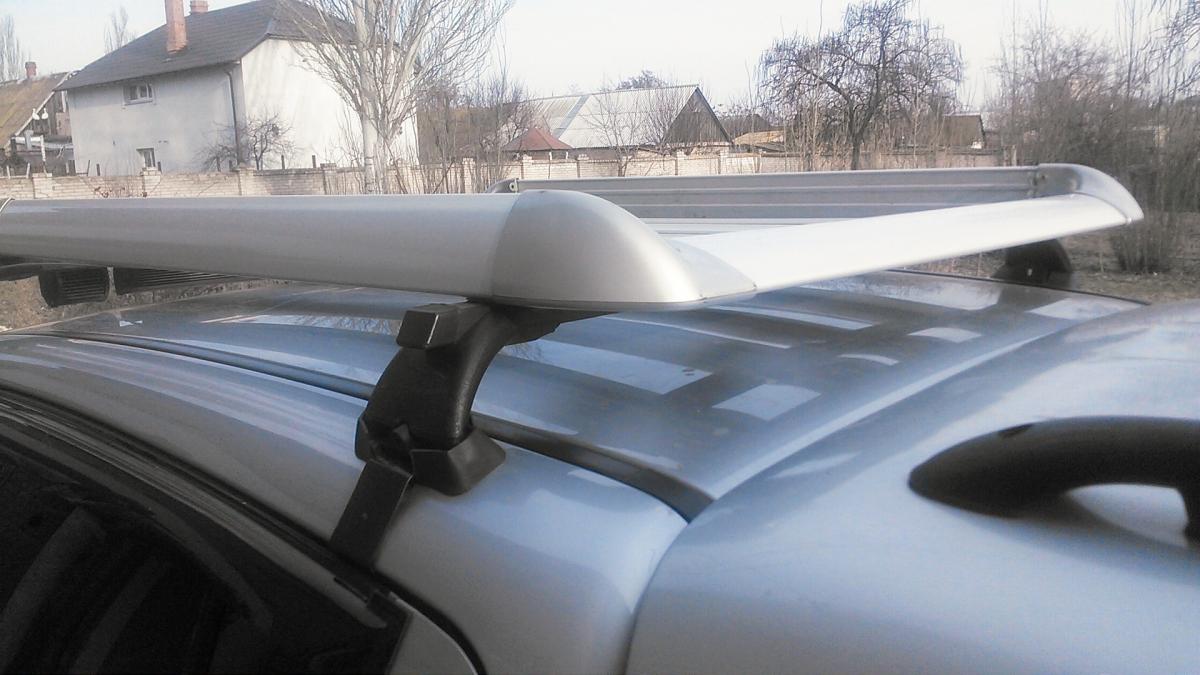

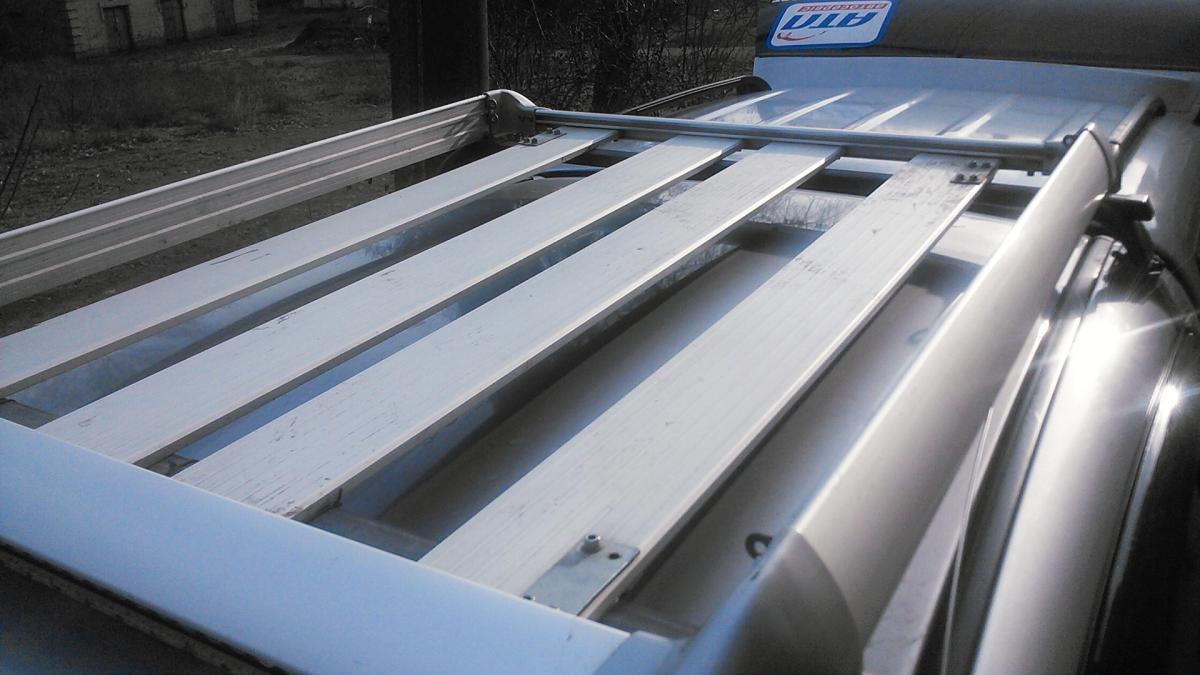

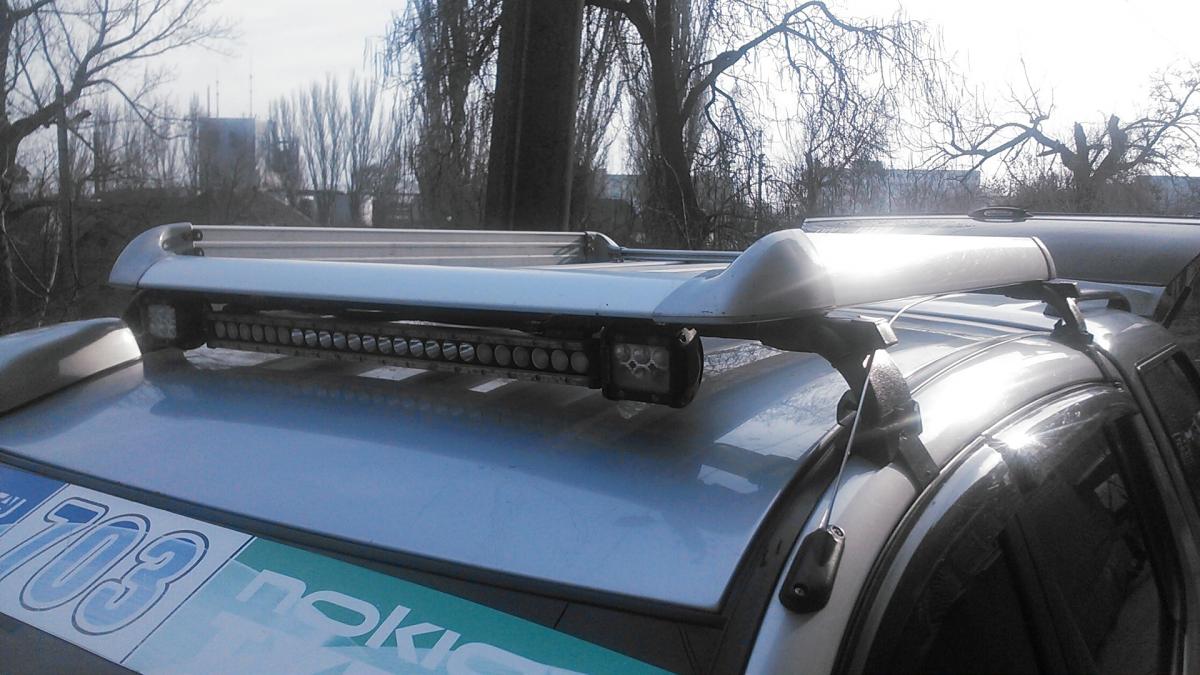

Я себе сделал такой, корзину взял здесь (кто то на форуме продавал), поперечины Жека (Паук) подогнал, вес около 10-15 кг, грузоподьемность хоть и прописана до 100 кг, я грузил до 150 кг (два кабанчика в акурат легли), эксплуатирую уже около 4 лет, нареканий и замечаний к нему нет, как говориться "дешево и сердито вышло", к тому же в эстетический вид вписалась, Элька очень сложна в "тюненге", больно уж она зализана, "квадратный" ждипчик проще бруталить))

С Уважением.

Прикрепленные изображения

•
•
•

[Карасик]

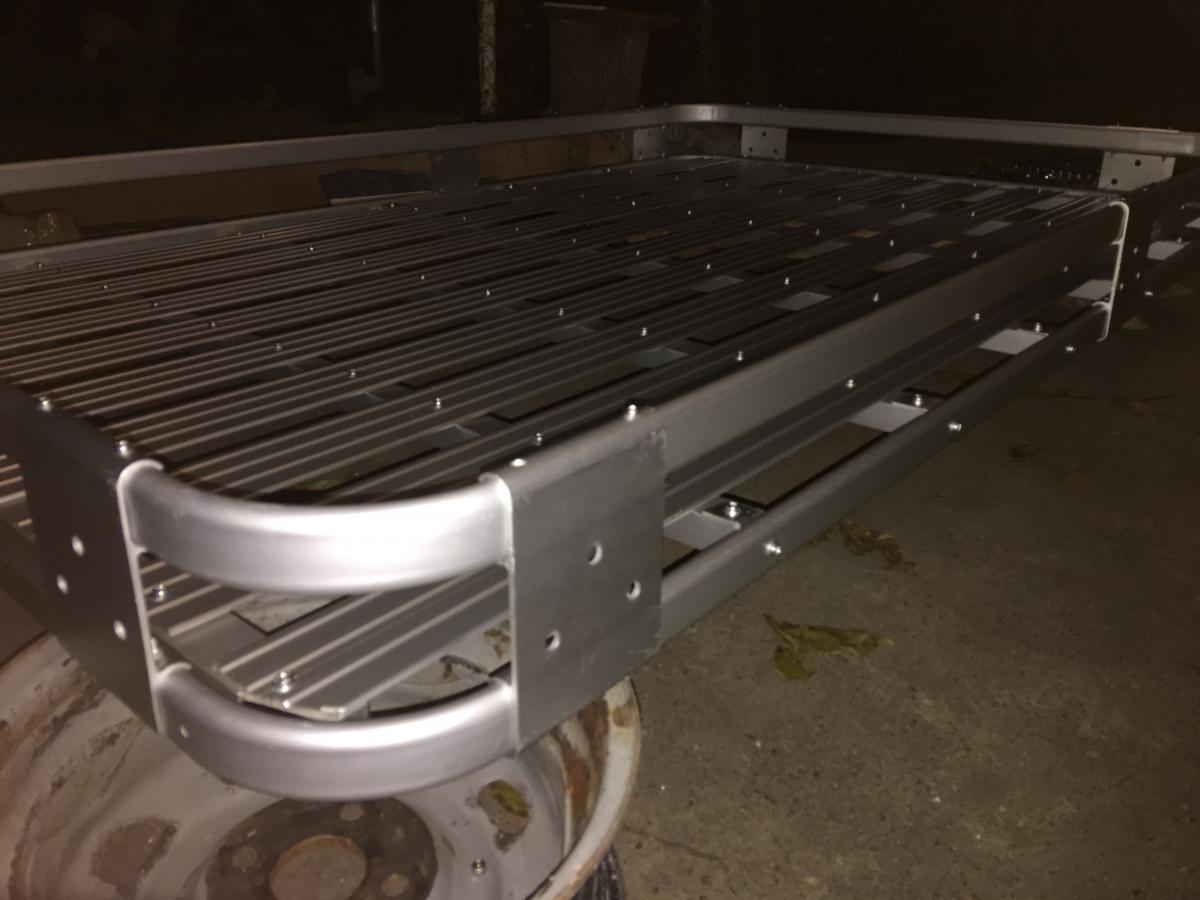

Японский JAOS 16 кг легкий и стильный

Прикрепленные изображения

•

[Abaz]

Карасик сказал(а) 07 Мар 2017 - 20:21:

Японский JAOS 16 кг легкий и стильный

А есть фото с установленным багажником?

[Геолог]

Strelock сказал(а) 07 Мар 2017 - 16:52:

Привет Денис.

Я себе сделал такой, корзину взял здесь (кто то на форуме продавал), поперечины Жека (Паук) подогнал, вес около 10-15 кг, грузоподьемность хоть и прописана до 100 кг, я грузил до 150 кг (два кабанчика в акурат легли), эксплуатирую уже около 4 лет, нареканий и замечаний к нему нет, как говориться "дешево и сердито вышло", к тому же в эстетический вид вписалась, Элька очень сложна в "тюненге", больно уж она зализана, "квадратный" ждипчик проще бруталить))

С Уважением.

Чей туфля?--мое!Откатал у меня около 4 лет,особо и не грузил,и стоил копейки.Сразу же установил из метала  около 2.2х1.3,и 8 фар, и запаска,и веткорезы прижились давно.

[Амурчик]

Vrubel сказал(а) 02 Мар 2017 - 06:23:

Предлагаю интересную тему на обсуждение.

Пытаюсь прорисовать в "компасе", алюминиевый багажник.

Функции:

• Выдерживать груз 150 кг, при условиях плохих дорог
• Размещение антенн, доп свет..., при этом обеспечив их защиту от веток и прочего
• возможность установки аэробокса
• Закрепление на нем лопаты, хайджек
• Возможность  доступа через люк
• Возможность установки палатки
• Защита крыши

Ничего толкового не получается, либо нечто напоминающее раскладушку+ причем с такой же прочностью либо конструкция АРБ корзины. Заставило в очередной раз снять шляпу перед конструкторами АРБ.



Все больше склоняюсь к мысли, что нужно оставить АРБ и ничего не трогать. Поиски в интернете привели к той же мысли.

Либо его снять и не морочить голову, либо оставить, как есть стальной. Есть третий вариант сваять нечто промежуточное и все время переживать, что в нем что-то не выдержит и багажник с грузом войдет в салон либо упадет на дорогу со всевозможными последствиями.

Чуть позже выложу то, что у меня получилось.

Сталь не заменима в силовых конструкциях, алюминий - компромис?

Денис, приветствую.

Стоит у меня похожего плана, если можно так сказать, багажник, только из железа и с сеткой. Над люком специально заказывал откидную рамку. В закрытом состоянии она фиксируется болтом и барашком, открутить можно из салона открыв люк. Честно говоря пользоваться им не приходилось, даже на охоте. Сделал на всякий пожарный, как говорится. Антену СиБи поставил на багажник за дугой над водительским местом. Допсвет по кругу понятно на багажнике, единственное по бокам я поставил под корзину, а сзади за корзиной, чтобы не забирать место в корзине, передний стоит перед корзиной, вернее между нижней и верхней дугой корзины. В принципе в Карпатах между деревьями и кустами проблем не было, ничего нигде не отломалось. Хайджек на багажник не захотел ставить, не удобно самому его туда закидывать и снимать, да и машину можно стукнуть нормально, поставил на польскую калитку запаски. Самого иногда посещают мысли сменить эту железную шапку на что-то полегче, но сделать качественный и не колхозный вариант из алюминия стоит на самом деле не дешево. Крепления все равно останутся железными.

[makela]

Амурчик, Выложите фото пожалуйста, интересно посмотреть о чём идёт речь.

[Амурчик]

makela сказал(а) 10 Мар 2017 - 14:48:

Амурчик, Выложите фото пожалуйста, интересно посмотреть о чём идёт речь.

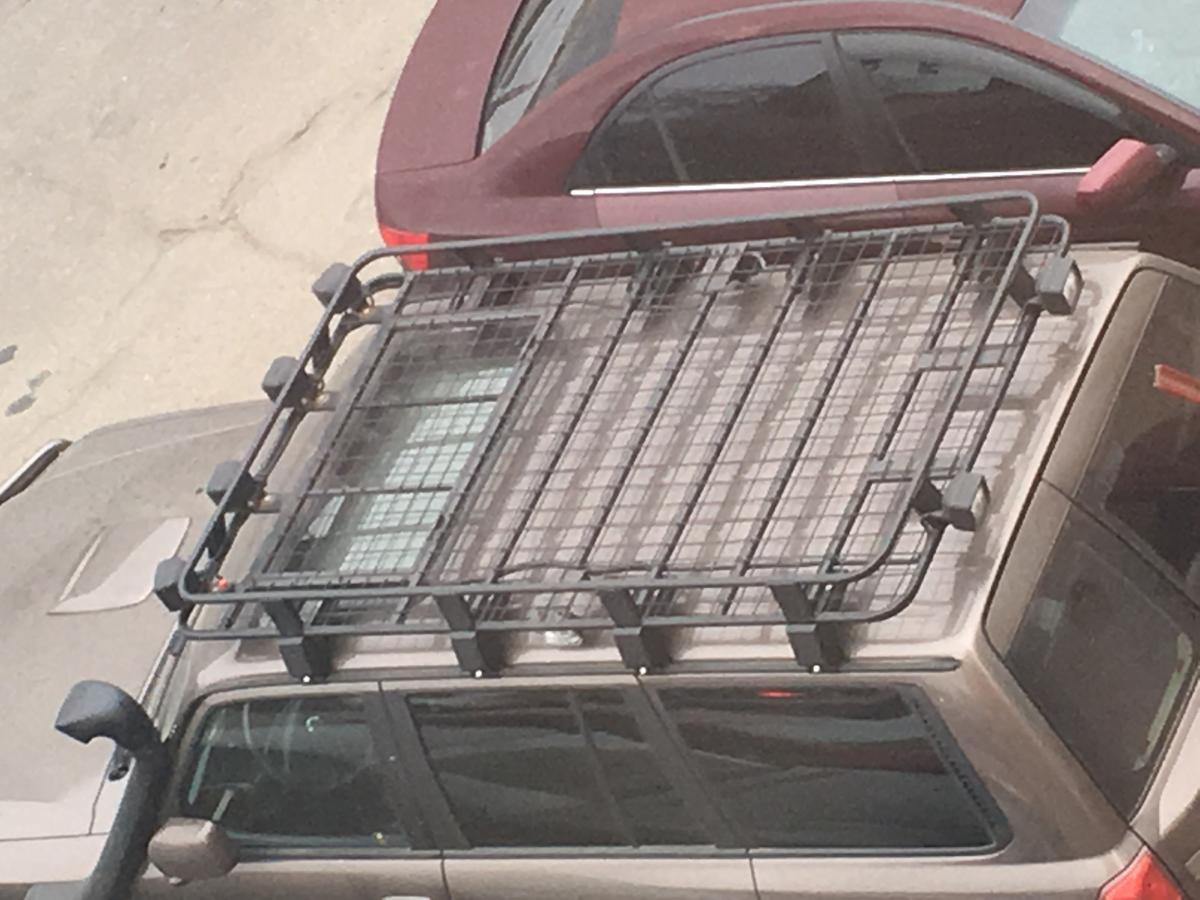

Да ничего необычного, красная точка над водительским местом - крепление антены сиби, мысли устанавливать плоские канистры между корзиной и крышей тоже посещали, на самом деле ничего сложного, надо 2-3 уголка то всего.

Прикрепленные изображения

•

[Карасик]

Амурчик сказал(а) 12 Мар 2017 - 10:17:

Да ничего необычного, красная точка над водительским местом - крепление антены сиби, мысли устанавливать плоские канистры между корзиной и крышей тоже посещали, на самом деле ничего сложного, надо 2-3 уголка то всего.

Зачем канистры устанавливать между крышей и багажником?
[quote name="Амурчик" post="26588823" timestamp="1489070363"]Денис, приветствую.
Стоит у меня похожего плана, если можно так сказать, багажник, только из железа и с сеткой. Над люком специально заказывал откидную рамку. В закрытом состоянии она фиксируется болтом и барашком, открутить можно из салона открыв
люк. Честно говоря пользоваться им не приходилось, даже на охоте. Сделал на всякий пожарный, как говорится. Антену СиБи поставил на багажник за дугой над водительским местом. Допсвет по кругу понятно на багажнике, единственное по бокам я
поставил под корзину, а сзади за корзиной, чтобы не забирать место в корзине, передний стоит перед корзиной, вернее между нижней и верхней дугой корзины. В принципе в Карпатах между деревьями и кустами проблем не было, ничего нигде не отломалось. Хайджек на багажник не захотел ставить, не удобно самому его туда закидывать и снимать, да и машину можно стукнуть нормально, поставил на польскую калитку запаски. Самого иногда посещают мысли сменить эту железную шапку на что-то полегче, но сделать качественный и не колхозный вариант из алюминия стоит на самом деле не дешево. Крепления все равно останутся железными.[/
Крепление не обязательно железные, у тебя водостоки
На багажнике jaos
Крепление на водосток с алюминия
Очень жестко!
Андрей nautilus, пусть выложит фото багажника jaos
Они у меня на 80 ку брали, там все станет ясно как смотриться и как крепиться

[Карасик]

http://www.offroadma...жник-тлк-10080/


Вот нашел, старую обьяву, там полед фото

[Vrubel]

Слабовато выглядит, может конечно и ничего...

Видел интересный вариант гибридного крепления на водосток и крышу.

[Хмурый]

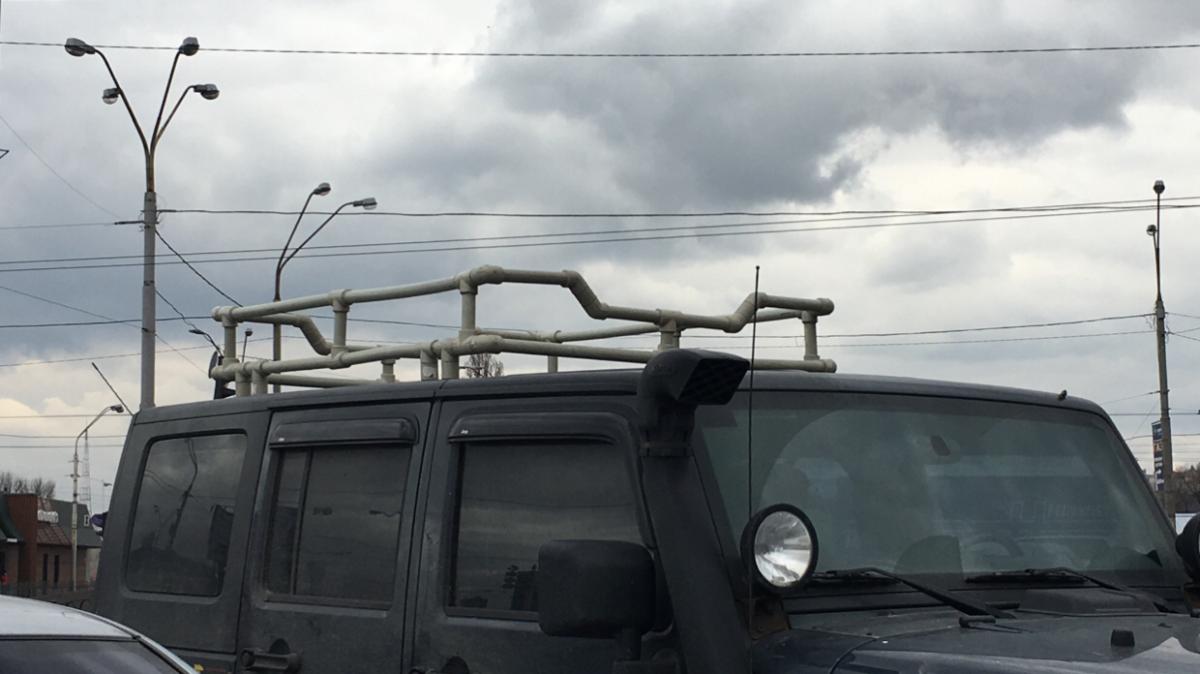

Встретил сегодня. Легче, уже некуда.

Прикрепленные изображения

•

[MadCactus]

Видел и я это произведение архитектурного искусство! Стоял часто на парковке возле "Петровки"...

[jazman]

Хмурый, вес решает!
